今天有空折騰，從朋友家拿來一塊海信KFR-26G/11BP變頻空調出故障時換下來的電源控制板。由于這塊板子拆下以前不知道整機出了什么故障，因此也沒有具體檢修范圍，只能普查一遍，也是一個全面了解變頻空調板的一個機會。為了和大家一起學習，同時也特別想讓一些對變頻空調維修感興趣而電子基礎又比較弱的小白們提升下自己，我順便介紹一點變頻空調上用的電子元器件，便于大家知識提升。由于本人水平有限，算是拋磚引玉吧。

下面以KFR 26G/11BP變頻空調電源控制板為例。
該板子主要有三大部分組成
1形成15V12V5V電壓部分
2執行控制機構部分
3通訊電路部分

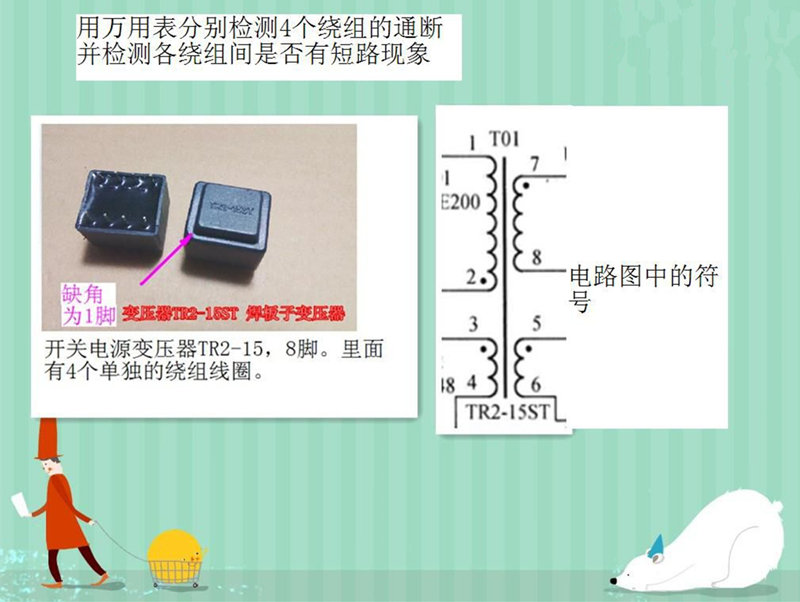

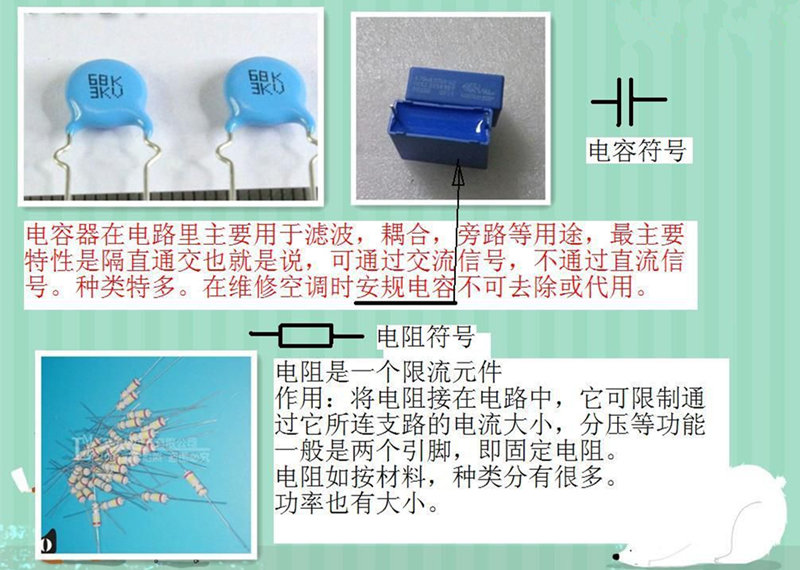

首先按交流220V輸入次序先介紹電源控制板上的一些主要元件和作用。

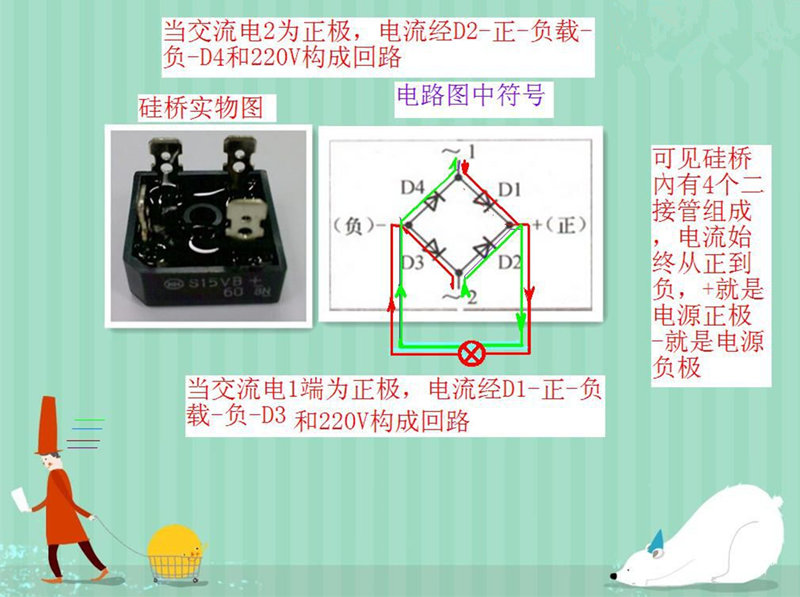

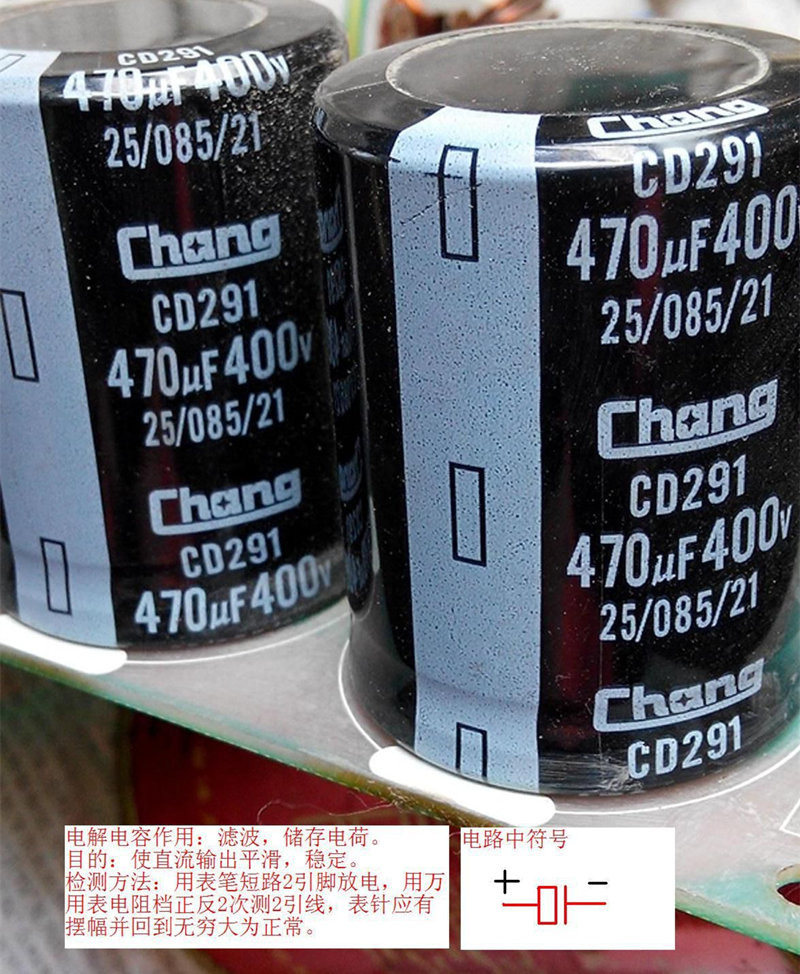

有了以上這2種元件就可以產生300V左右的電壓

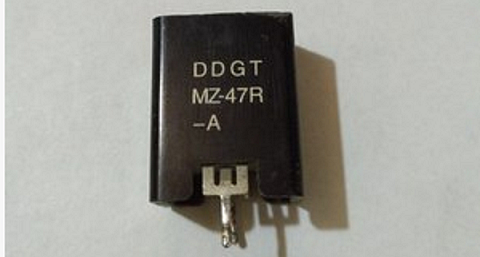

PTC，特性通過電流越大，阻值越大，是一種保護元件。

上面介紹的元件的作用你理解了嗎，能在圖紙上對號入座了嗎？

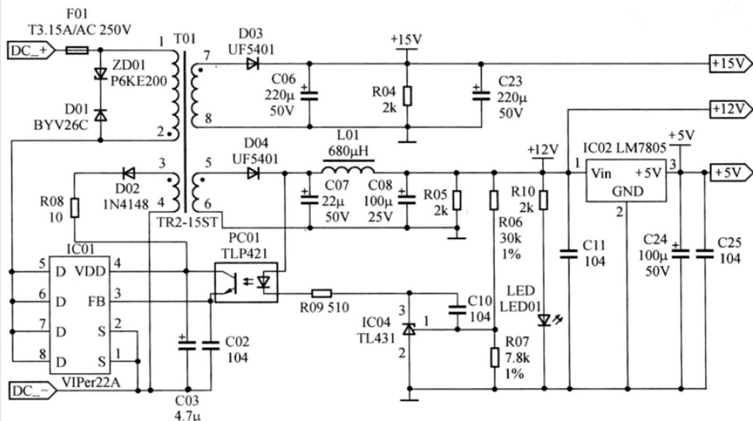

圖10的原理就是300V正極——保險絲—PTC（圖中沒畫）——T101 1腳——2腳——IC101  5.6.7.8——1.2腳——300V負極構成回路。
次級經T101 7腳——D03——+15V——負載——8腳構成回路。
另一路T101 5腳——D04——L01——12V——負載——6腳構成回路。
12V——7805——5V——負載——6腳構成回路

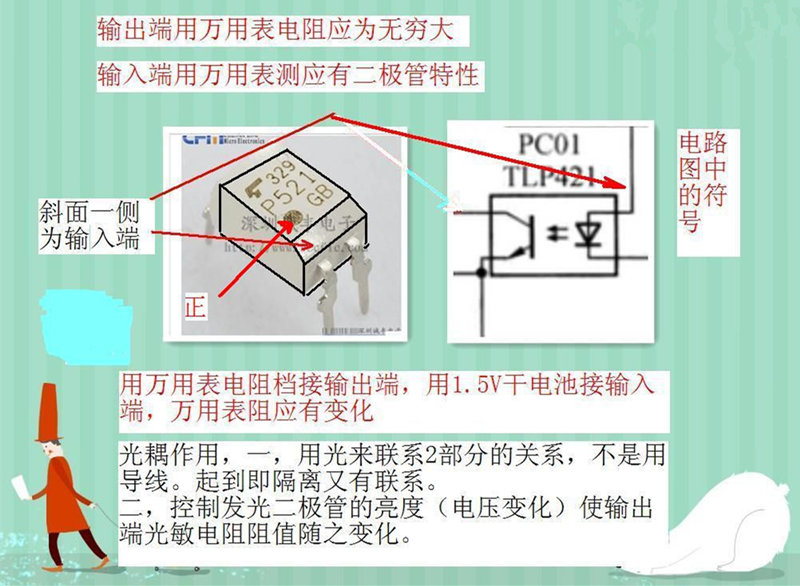

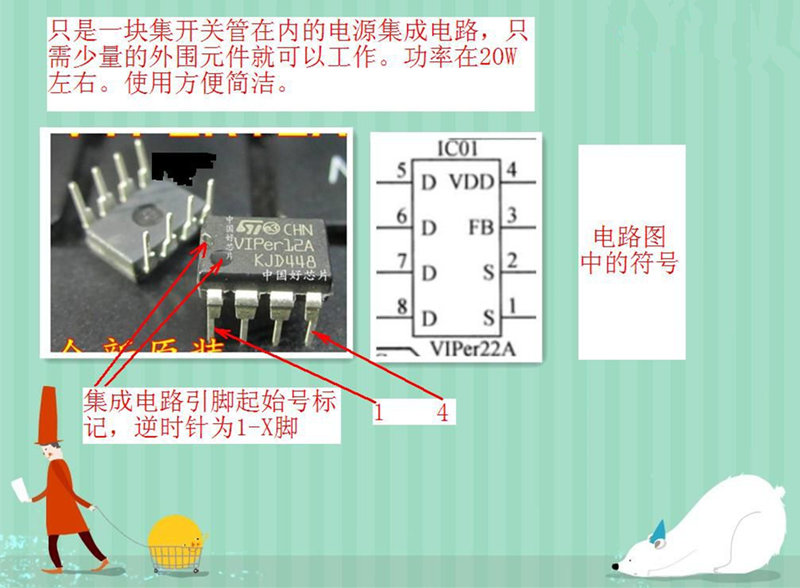

光耦是反饋電路，監視12V電壓變化情況，隨時通知viper22及時調整，使12V穩定不變。

下面檢查電路板

一：修電器先修電源，這是原則。
先把220V交流電壓（注意相線，零線不要搞錯，連接線路板上CN08，是零線，電路板F02邊IN-L接相線）
由于硅橋在人家機器上，為得到300V直流電壓做個零時的整流橋堆，CN09和主控繼電器上的引線接在硅橋的輸入端，用萬用表直流500V檔測整流橋堆電壓，直流210V，，你知道為什么嗎？記住，紅表筆為正電源。

斷電，找個絕緣的罐子把整流橋隊裝進去，安全措施哦。我是寧可他人觸電，自己絕對不觸電。呵呵！
硅橋正負端接上板子的300V輸入端。（CN13接硅橋電壓輸出負，CN12接硅橋輸出正）
用萬用電表直流500V檔，接在板子上的300V輸出端（CN14，CN15）上，得到310V直流電壓，指示燈亮。我的板子這項基本沒問題。

300V異常有以下情況：
無電壓，PTC壞，PTC常溫下有47歐姆左右阻值。
電壓不到220V，整流硅橋壞。
如在接入負載后電壓明顯下降，則是電容容量下降所之。
斷電，在電路板背面的接地處先焊一個“樁”是除300V外，其他電路的公共接地線（基準點）。

然后用帶電線的夾子夾住“樁”電線再連在黑表筆上。用單手拿紅筆測量時手比較穩而且安全。
用萬用表直流電壓50V檔，用紅筆分別測量15V12V5V對地電壓。

顯示均正常。LED燈亮。
電源部分檢查結束。
如15V12V無電壓，查開關變壓器，ZD01，D01，集成電路。
15V12V均不正常，查D02 R08，檢查R06，R07分壓電阻，調整R07電阻值可以調整輸出電壓值調整無效檢查光耦，TL431。
5V不正常，換7805。
15V不正常，查D03，R04，C06，C23.
調準電壓時以15V為準

二：控制電路


控制部分原理
CPU發出指令給2003反相器，2003輸出低電位（或高電位），使繼電器線圈2端電位差加大（或減小）到繼電器內開關吸合（釋放）控制風機，轉向閥，主繼電器工作。
先檢查控制電路中的三個繼電器
黑表筆還是接地，用萬用表直流50毫安檔，紅表筆分別接觸圖片中的三個箭頭位置(不可接錯，接錯的話那就是把電流表串在12V電壓上，有損壞電表的可能)檢查繼電器。當紅表筆接觸到焊點時，繼電器應有清脆的噠噠吸合聲。電表讀數在30毫安左右為正常。那路不正常那路繼電器壞。最好在做這檢測時，同時用萬用表電阻檔監測一下開關2個端子，在繼電器吸合時電表電阻值應該0，否則需更換。同時檢查C04，R17(或C05，R18)
檢查ULN2003反相電路
用紅表筆一端接正5V，另一端分別去觸碰電阻R12（管外風機）R13（管電磁閥線圈），R14（管主控繼電器）的上端（模擬CPU給出的5V高電位,）此時繼電器也應該發出吸合聲，表示反相器工作正常。如不正常，再觸碰三電阻下端，如正常了就是電阻壞，否則就是ULN2003壞。
經檢查我的這塊板子上沒發現不正常的地方。

三：檢查通訊電路

通訊電路的工作原理
當開機5V電壓送到PC02的1腳——2腳
發光二極管點亮，3，4腳導通，此時處于接收狀態。
當內機向外發送24V電壓(SI)——TH01——R16——D05——PC02 4腳——PC02 3腳——R15——回到SIN。
當R15經過電流，R15，2端產生電壓差。該電壓差直接加在PC03 1腳2腳使PC03內部的發光二極管點亮，并隨著脈沖信號的強弱變化，使PC03  4腳電位也隨之而變化。此變化的電壓送到CPU解碼.
當外機發送信號時只是PC02，1腳和2腳之間電位發生變化，其他不變。
由于是脫機檢修，因此只能挨個零件檢查，好在沒幾個件。
查PTC, 1K電阻正常，查R16無窮大，應4.7K，拆下測量，開路了，換上新電阻。其它完好。檢修到此。

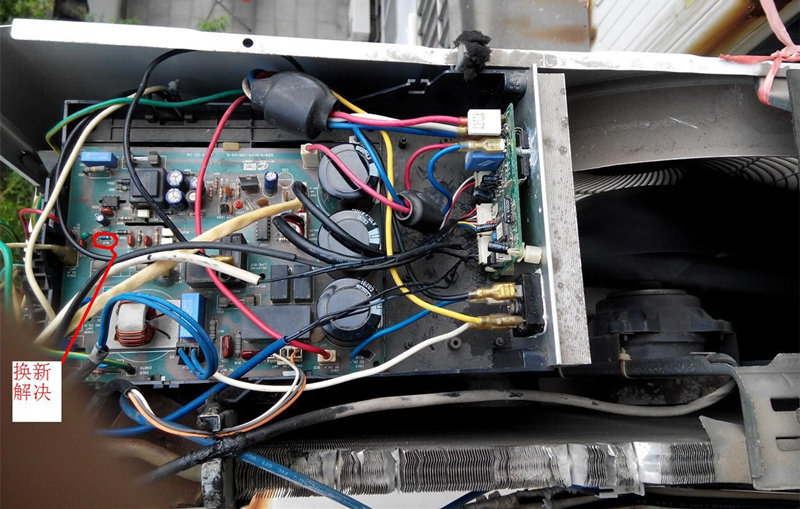

為驗證檢修完成，拆卸正常使用機里的板子，把修好的板子換上去，上機試機，一切正常。

總結：由于通信線路中的一個電阻開路造成通訊中斷，外機不工作。
盡管花了點時間，但學到了不少，還多了一塊備用電源控制板。
